球型接头金属软管
结构
简
图

一端球头外套螺母，一端内锥接头连接
产品特点及材质

特点：
     球面密封，无需密封垫，接头加工精度高，耐高温高压，拆装方便。
材质：
    波纹管：不锈钢SUS304，1Cr18Ni9Ti或SUS316等。
    网套：不锈钢SUS304，或1Cr18Ni9Ti。
    接头及接管：碳钢,20钢， 不锈钢1Cr18Ni9Ti或2Cr13。

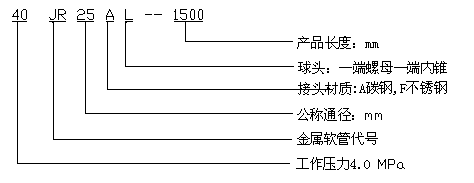

产品
代
号
示
例
结构
简
图

两端球头外套螺母连接
产品
代
号
示
例

产品性能参数


压力
MPa
通径
mm
产品代号
螺纹连接尺寸
A
mm
B
mm
产品长度
mm
碳钢接头
不锈钢接头
螺纹M
六方S
10 4 100JR4AL 100JR4FL M12X1．25 17 35 40 ≥200
6 100JR6AL 100JR6FL M14X1．5
8 8 80JR8AL 80JR8FI M16X1．5 19 40 45
6．4 10 64JR10AL 64JRl0FL M20X1．5 24
15 64JRl5AL 64JR15FL M24X1．5 27 45 50
4．0 20 40JR20AL 40JR20FL M30X1．5 36
25 40JR25AL 40JR25FL M36X1．5 41 55
32 40JR32Al 40JR32FL M45X1．5 50
