无网套螺纹接头金属软管
结构
简
图
两端英制管螺纹螺母
产品特点及材质
特点：
浅环形波波纹管，刚度较大，仅适用于静态应用工况，用密封垫密封，一般用于风机盘管和新风机组等设备的配管连接。
材质：
波纹管：不锈钢SUS304，1Cr18Ni9Ti或SUS316等。
螺母：Dn15～25黄铜镀铬，Dn32～50碳钢 Q235－A镀锌。
密封垫：聚四氟乙烯 石棉垫或橡胶垫。

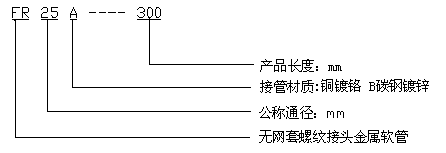

产
品
代
号
示
例
产品性能参数
压力
MPa
通径
mm
产品代号
内径
mm
外径
mm
产品长度
mm
1．6
15
FRl5
12．3
17．1
≥100
20
FR20
18．2
22．1
25
FR25
21．8
26．6
≥150
1．0
32
XFR32
26．8
33．7
40
XFR40
34．1
41．4
50
XFRS0
41．2
50．8
